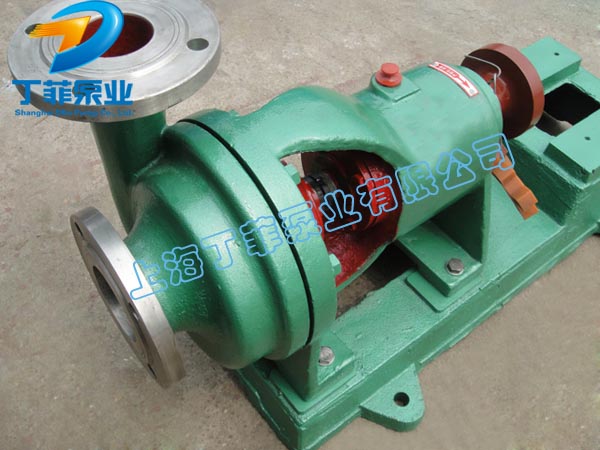

AFB/FB型不锈钢耐腐蚀离心泵概述

AFB/FB型不锈钢耐腐蚀离心泵是丁菲泵业采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
AFB/FB型不锈钢耐腐蚀离心泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。
丁菲泵业化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

AFB/FB型不锈钢耐腐蚀离心泵特点：
AFB/FB型不锈钢耐腐蚀离心泵是丁菲泵业自行研制的不锈钢耐腐蚀离心泵，两系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联式和带轴承托架式两种，所有泵的轴封均采用目前较先进的悬臂式技术的机械密封，由于我公司产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀、性能可靠、使用，维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

1、AFB/FB型不锈钢耐腐蚀离心泵为卧式结构，系全不锈钢制造，外形紧凑美观、操作简便、体积小、重量轻。

2、轴封系用新型机械密封组装，采用进口钛合金密封环，耐磨耐高温材质，能有效延长密封装置的使用寿命。
3、安装检修方便，有固定式和移动式，固定式泵进出口采用法兰式，移动式进出口采用束节式。

耐腐蚀离心泵用途：
   ①FB1(FM)型卧式离心泵，供输送不含有固体颗粒的液体，适用温度在-20℃～70℃范围内，广泛应用于化工、石油、冶金、食品、酿酒、合成纤维、医药等部门。

②FNB型卧式离心泵，供输送含有少量微小固体颗粒的液体，适用温度在-20℃～150℃范围内，广泛应用于淀粉、化工、石油、食品、酿酒、合成纤维、医药等部门。

③FRN型卧式耐腐蚀离心泵

④JM型卧式离心酒泵，供输送各种酒精、饮料、乳品、药剂、汽油、溶剂、糖浆等，温度在-35℃～80℃范围内。

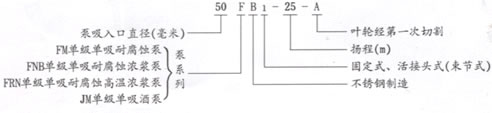

AFB/FB型不锈钢耐腐蚀离心泵型号意义：

例如：32AFB-25

32-吸入口直径(mm)

A-付叶轮单面密封

F-单级单吸悬臂式耐腐蚀离心泵

B-过流部分为不锈钢

40-扬程(m)

AFB/FB型不锈钢耐腐蚀离心泵技术参数：

流量：3.6～200m3/h；
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。

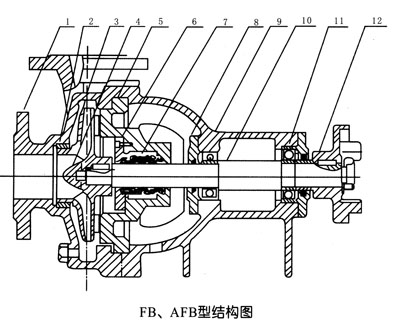

AFB/FB型不锈钢耐腐蚀离心泵结构图：

泵的旋转方向：自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。

AFB/FB型不锈钢耐腐蚀离心泵产品用途：

AFB/FB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封，为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。 FB和FBZ系列泵可输送温度不高于100°C（直联式）或不高于160°C（带轴承托架式），含（或不含）有细小软颗粒或纤维质，FBZ系列泵还具有自吸性能。两系列泵主要用于输送带腐蚀性、有卫生要求、粘稠性高的液体，广泛应用于食品、饮料、医药、化妆品、污水处理、化工（或精细化工）、电镀等行业使用。

AFB/FB型不锈钢耐腐蚀离心泵使用条件：
  1)、直联式泵的过流液体温度不得超过100℃，轴承托架式泵的过流液体温度不得超过160℃。
  2)、由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料，故用户输送介质的腐蚀性，使用条件均不应超出本泵材质的适用范围。
  3)、本产品提出的技术数据以常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整。

AFB/FB型不锈钢耐腐蚀离心泵安装与拆卸：

1、安装机械密封前，要检查所有元件是否损坏。如有损坏的，应进行修复或更换。
2、严格检查动环与静环的摩擦端面，不许有任何细微的碰撞划伤，装配前时，动环、静环端面要涂一层清洁的机油。
3、装配中要注意消除偏差，正确调整弹簧的压缩量，使其不得太松太紧。紧固螺钉时，要均匀把紧，避免发生偏斜，使密封失效。
4、拆卸时要注意泵的拆卸顺序。

AFB/FB型不锈钢耐腐蚀离心泵使用说明：

起动：
1、准备必要的搬手与工具。
2、检查密封装置油杯内润滑脂是否注人。
3、检查泵的旋转方向是否正确，严禁反转，转向错可使叶轮螺母松脱，使腐蚀介质进人轴颈产生腐蚀，导致泵无法工作，也可能使叶轮螺母甩出造成不幸事故。泵起动前必须将联轴器罩好，确保安全生产。
4、在泵安装位置低于液面(倒灌情况)时，泵在起动前，要打开管路的闸阀，泵液体充满泵内。如果安装位置高于液面(真空情况)时，泵在起动前要灌泵和排气，使泵内和吸人管路内充满液体，排净泵内空气。
5、起动电机后，缓缓打开排出口闸阀，使泵工作正常后，再将阀门开至需要的程度。
停止：
1、关闭压力管路闸阀。
2、停止电机。
3、关闭吸人管路闸阀。
4、在环境温度低于液体凝固点时，要放尽泵内存液。
5、如果泵处于长期停止使用时，应将泵内腐蚀性介质放净，并用清水冲洗干净，清理后，要妥善保管。
运转：
1、应经常检查泵和电机的温升情况，主要是轴承温升情况，要求轴承温度不超过73℃。
2、运转过程中，如发现噪声和其它不正常声音时应立即停止检查，排除故障后方可运行。
3、注意密封装置加油杯，应保持储油，并及时补充、保证润滑。

AFB/FB型不锈钢耐腐蚀离心泵密封说明：

机械密封使用在清洁的无悬浮颗粒的介质中。因此对新管路系统要特别注意清洗管路。
